纜線及連接器測試設備
-
-
纜線及連接器測試設備
產品特點： 1. 線路測試不需要人工勾選，只需匯入資料就可以做測試 2. 可以適應不同接線的變化 3. 不需要轉接線 4. 可擴充連接器接頭 5. 可偵測多於接線問題 6. 可提示結線未導通 7. 可提示短路問題
產品說明
產品特點：
1. 線路測試不需要人工勾選，只需匯入資料就可以做測試。
2. 可以適應不同接線的變化。
3. 不需要轉接線。
4. 可擴充連接器接頭。
5. 可偵測多於接線問題。
6. 可提示結線未導通。
7. 可提示短路問題。
一、電纜測試系統之硬體部分：
模組化設計快速更換、指示燈視覺導引、即時通知測試結果

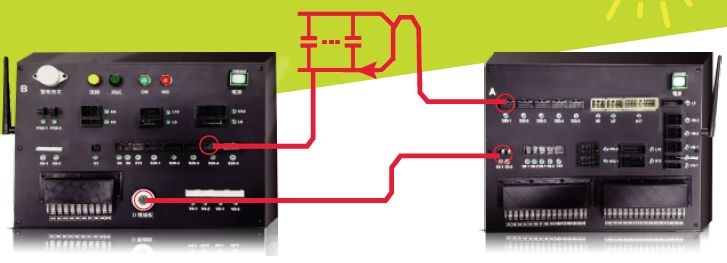

1. 治具分為A/B兩個(即電纜兩端)，每個治具有不同型號插座，部分型號會根據需求多寡而有
1~N個插座不等。
2. A治具用於插入電纜A端連結器，B治具用於插入電纜B端連結器。
3. 每個插座旁有一個LED指示燈，用於指示插入哪個插座或顯示B端哪個插座被導通。
4. OK與NG燈用於顯示測試結果，當NG燈亮起時，會有警報聲。
5. 重置按鈕為Reset硬體狀態，如關閉所有顯示燈號與關閉警報聲，並恢復至初始狀態。
6. 開始按鈕，當根據指示準備好時，按下此按鈕即會通知軟體開始測試流程。
二、電纜測試系統之軟體部分：
權限管理、數位轉型、資料搜集、數據管理
1. 員工帳號資料：登入驗證與權限驗證。
2. 訂單/機號資料：讓使用者挑選要測試的電纜所屬的訂單與機號。
3. 電纜資料(資料表)：可匯入資料表，記載A端各插座與B端各插座之導通關係。
4. 測試紀錄檔：紀錄AB端各針腳的實際導通情況。
